ПВЦ панели – кратък преглед
Откъс от ръководството за монтаж · 4 страници

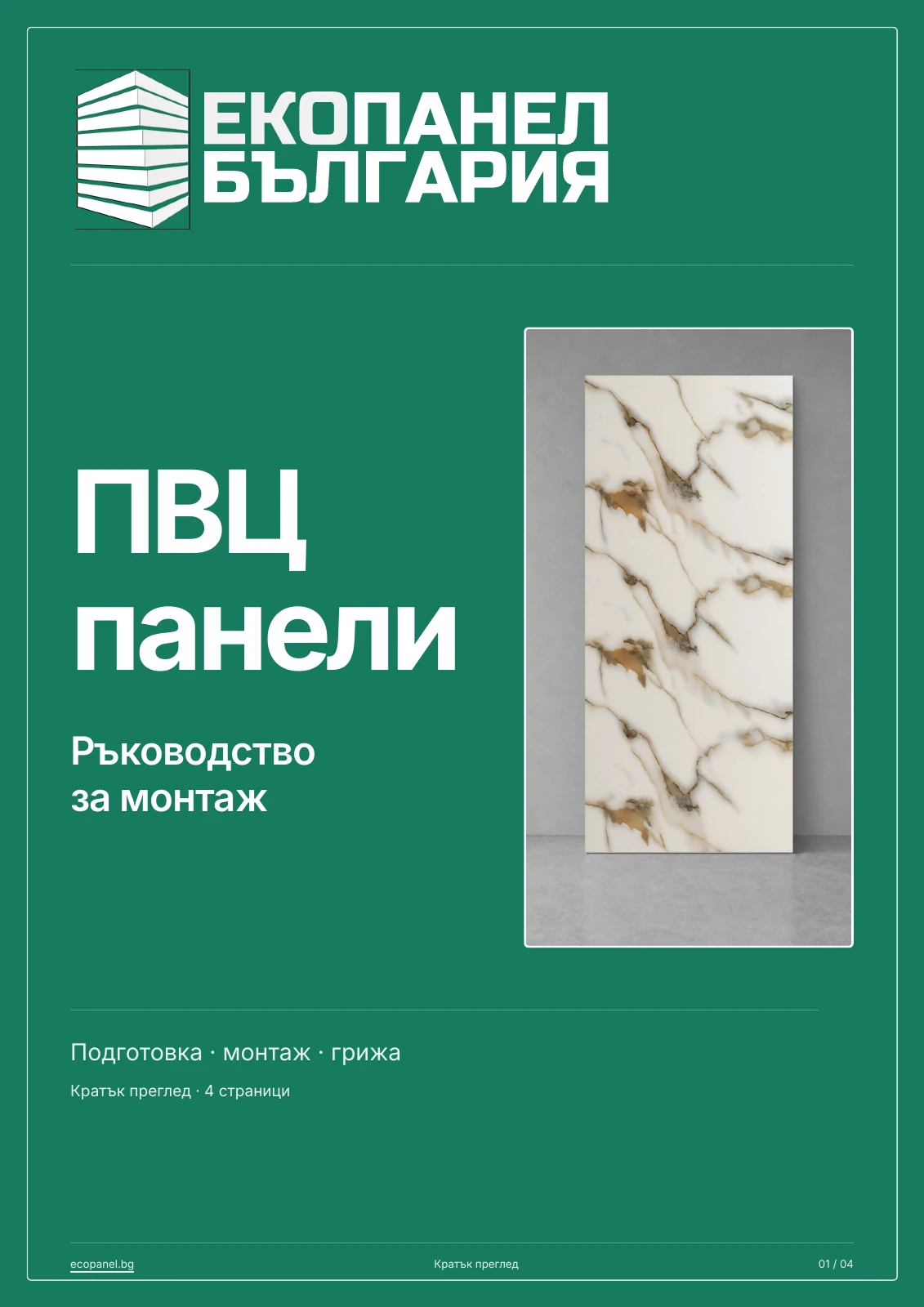

Изтеглете откъса (PDF, 4 страници)Страница 1 от 4 · Корица
ПВЦпанели Ръководство за монтаж Подготовка · монтаж · грижа Кратък преглед · 4 страници ecopanel.bg Кратък преглед 01 / 04

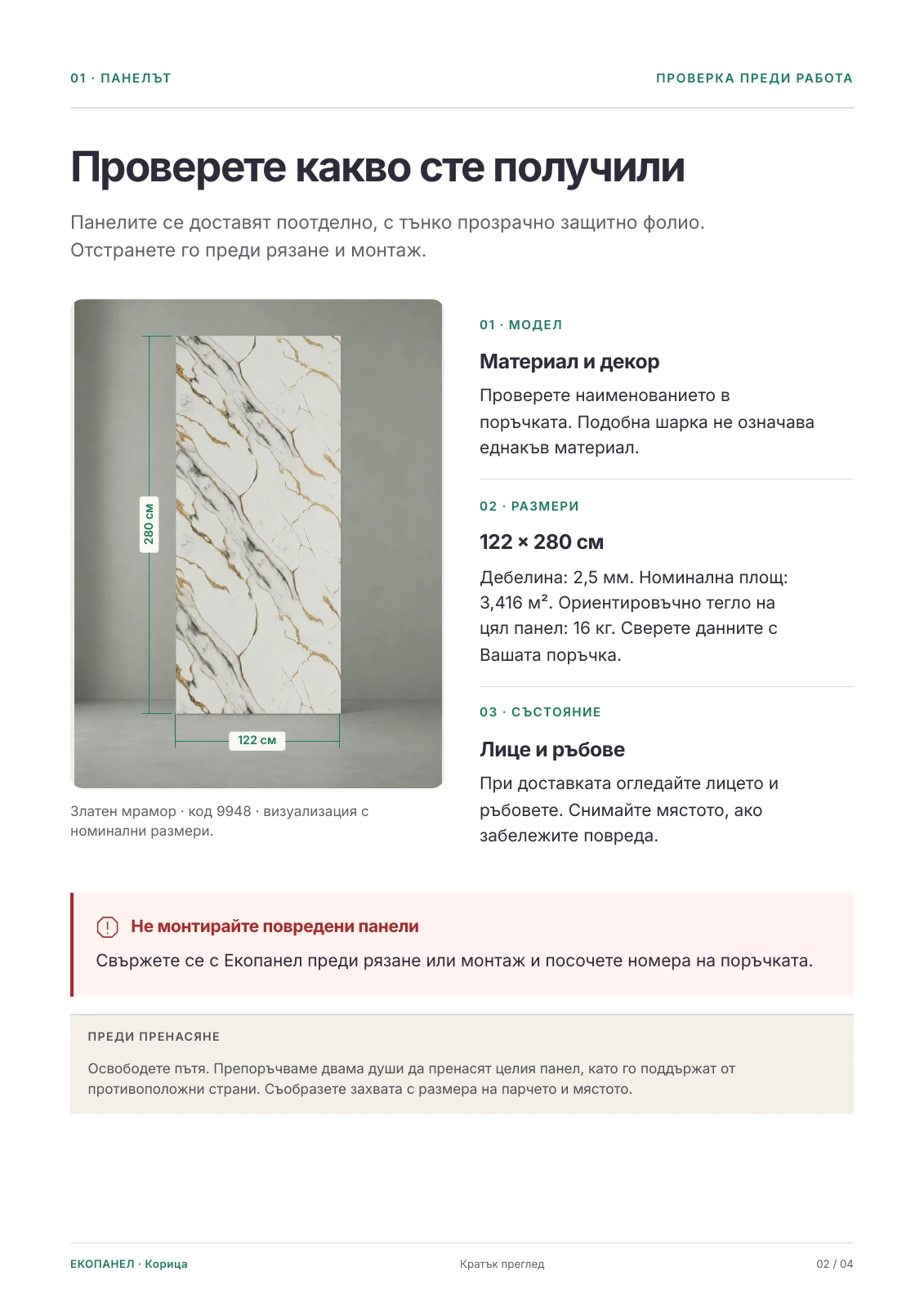

Страница 2 от 4 · Панелът
01 · ПАНЕЛЪТ ПРОВЕРКА ПРЕДИ РАБОТА Проверете какво сте получили Панелите се доставят поотделно, с тънко прозрачно защитно фолио. Отстранете го преди рязане и монтаж. Златен мрамор · код 9948 · визуализация с номинални размери. 01 · МОДЕЛ Материал и декор Проверете наименованието в поръчката. Подобна шарка не означава еднакъв материал. 02 · РАЗМЕРИ 122 × 280 см Дебелина: 2,5 мм. Номинална площ: 3,416 м². Ориентировъчно тегло на цял панел: 16 кг. Сверете данните с Вашата поръчка. 03 · СЪСТОЯНИЕ Лице и ръбове При доставката огледайте лицето и ръбовете. Снимайте мястото, ако забележите повреда. Не монтирайте повредени панели Свържете се с Екопанел преди рязане или монтаж и посочете номера на поръчката. ПРЕДИ ПРЕНАСЯНЕ Освободете пътя. Препоръчваме двама души да пренасят целия панел, като го поддържат от противоположни страни. Съобразете захвата с размера на парчето и мястото. 122 см 280 см ЕКОПАНЕЛ · Корица Кратък преглед 02 / 04

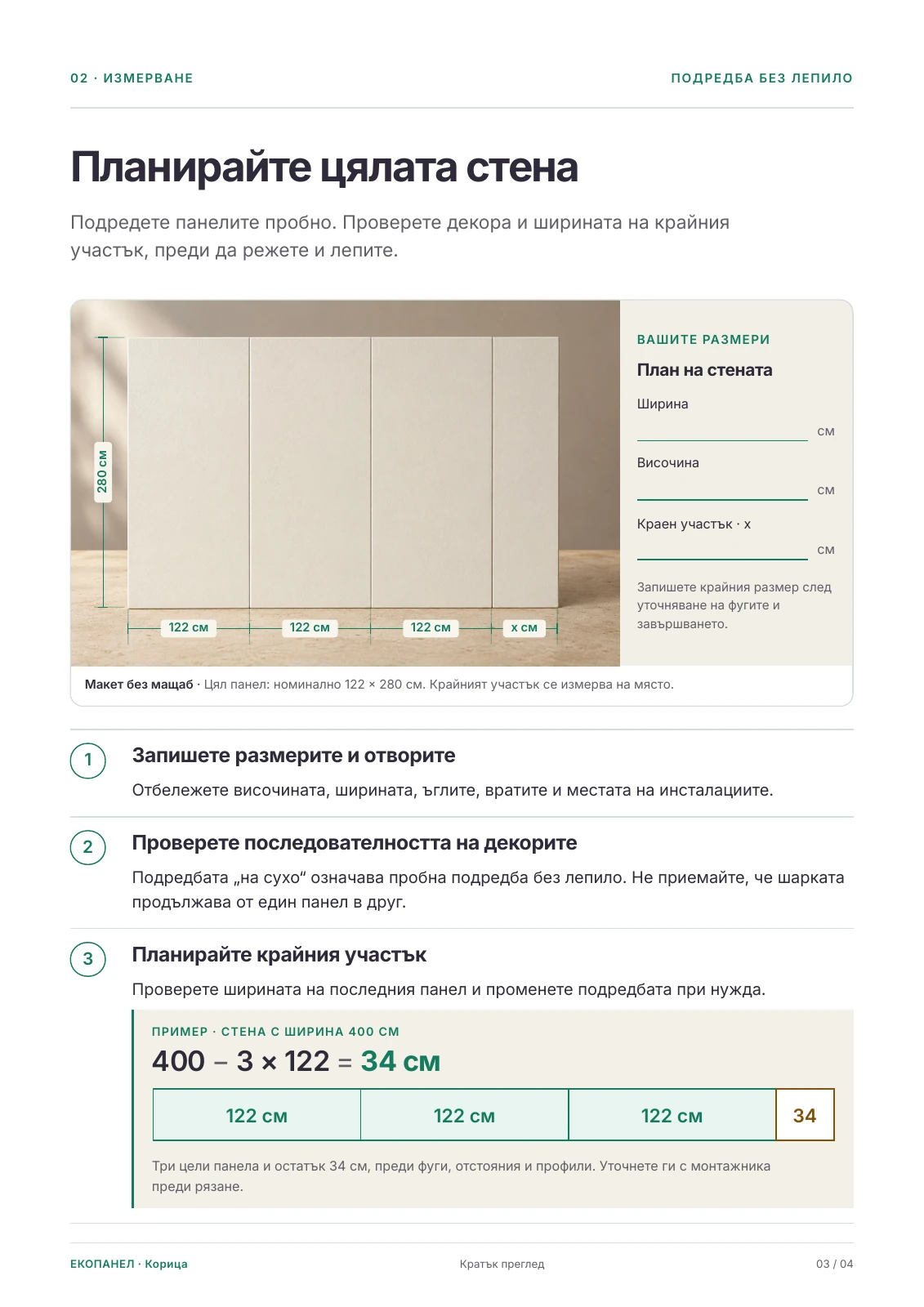

Страница 3 от 4 · Измерване и планиране
02 · ИЗМЕРВАНЕ ПОДРЕДБА БЕЗ ЛЕПИЛО Планирайте цялата стена Подредете панелите пробно. Проверете декора и ширината на крайния участък, преди да режете и лепите. ВАШИТЕ РАЗМЕРИ План на стената Ширина см Височина см Краен участък · x см Запишете крайния размер след уточняване на фугите и завършването. Макет без мащаб · Цял панел: номинално 122 × 280 см. Крайният участък се измерва на място. 1 Запишете размерите и отворите Отбележете височината, ширината, ъглите, вратите и местата на инсталациите. 2 Проверете последователността на декорите Подредбата „на сухо“ означава пробна подредба без лепило. Не приемайте, че шарката продължава от един панел в друг. 3 Планирайте крайния участък Проверете ширината на последния панел и променете подредбата при нужда. ПРИМЕР · СТЕНА С ШИРИНА 400 СМ 400 − 3 × 122 = 34 см 122 см 122 см 122 см 34 Три цели панела и остатък 34 см, преди фуги, отстояния и профили. Уточнете ги с монтажника преди рязане. 122 см 122 см 122 см x см 280 см ЕКОПАНЕЛ · Корица Кратък преглед 03 / 04

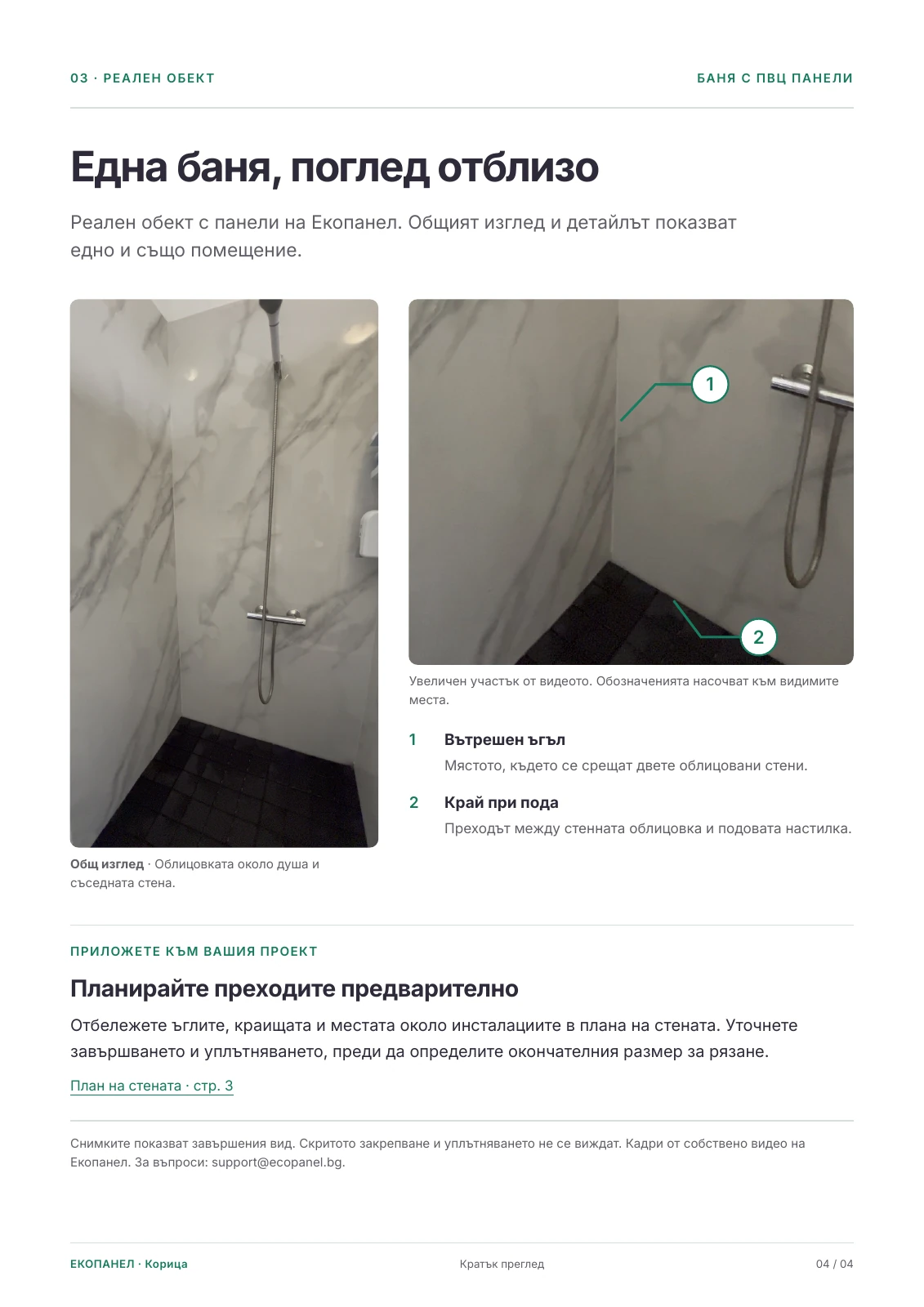

Страница 4 от 4 · Реален обект
03 · РЕАЛЕН ОБЕКТ БАНЯ С ПВЦ ПАНЕЛИ Една баня, поглед отблизо Реален обект с панели на Екопанел. Общият изглед и детайлът показват едно и също помещение. Общ изглед · Облицовката около душа и съседната стена. 1 2 Увеличен участък от видеото. Обозначенията насочват към видимите места. ПРИЛОЖЕТЕ КЪМ ВАШИЯ ПРОЕКТ Планирайте преходите предварително Отбележете ъглите, краищата и местата около инсталациите в плана на стената. Уточнете завършването и уплътняването, преди да определите окончателния размер за рязане. План на стената · стр. 3 Снимките показват завършения вид. Скритото закрепване и уплътняването не се виждат. Кадри от собствено видео на Екопанел. За въпроси: support@ecopanel.bg. Вътрешен ъгъл Мястото, където се срещат двете облицовани стени. 1 Край при пода Преходът между стенната облицовка и подовата настилка. 2 ЕКОПАНЕЛ · Корица Кратък преглед 04 / 04
